1. Apa itu Memory

Gambar

 Link

Memory Merupakan bagian dari computer yang berfungsi sebagai tempat penyimpanan infomasi yang di atur dan di jaga sebaik-baiknya. Memori biasanya di sebut juga dengan : Computer Storage, Computer Memory, Dan Juga Memory, Merupakan piranti komputer yang digunakan sebagai media penyimpanan data dan informasi saat menggunakan komputer. Memory merupakan bagian yang penting dalam komputer Modern dan Letaknya di dalam CPU ( Central Processing Unit ). Sebagian besar komputer memiliki hirarki memori yang terdiri atas tiga level,

Yaitu :

-Physical Register di CPU, Berada di level teratas. Informasi yang berada di register dapat di akses dalam satu Clock Cycle CPU.

-Primary Memory ( Executable Memory ), Berada di level tengah. Contohnya, RAM. Primary Memory Diukur dengan satu byte dalam satu waktu, Secara relative dapat di akses dengan cepat, dan bersifat Volatile ( Informasi bisa hilang ketika komputer di matikan ). CPU mengakses memori ini dengan instruksi single load dan store dalam beberapa Clock Cycle.

-Secondary Memory, Berada di level bawah. Contohnya Disk atau Tape. Secondary Memory diukur sebagai kompulan dari bytes ( Block Of Bytes ),Waktu akses nya lambat, dan bersifat non-volatile ( Informasi tetap tersimpan ketika komputer di matikan ). Memori ini diterapkan di Storage Device, Jadi akses meliputi aksi oleh driver dan device.

2.Sebutkan Dan Jelaskan Macam-Macam Memory

1. Register Memory

          Merupakan Jenis Memory dimana kecepatan acces yang paling cepat, Memory ini terdapat pada CPU / Processor

Contoh :

Register Data, Register Alamat, Stack Pointer, Memory Address Register, I/O Address Register, dll.

2. Cache Memory

            Memory berkapasitas terbatas berkecepatan tinggi yang lebih mahal dari pada memory utama Cache Memory ini ada diantara memory utama dan register pemroses, Berfungsi agar memproses tidak langsung mengacu pada memory utama agar kinerja dapat di tingkatkan Cache Memory ini ada 2 Macam

Yaitu :

1. Cache Memory yang terdapat pada Internal Processor, Cache memory jenis ini kecepatan accesnya sangat tinggi ,dan harganya sangat mahal. Dapat dilihat pada processor seperti P4,P3,AMD-ATHLON dll. Semakin tinggi kapasitas L1,L2 Cache memory maka semakin mahal dan semakin cepat processor

2. Chace memory yang terdapat diluar processor , yaitu berada pada Mother Board , Memory jenis ini kecepatan aksesnya sangat tinggi meskipun tidak secepat cache memory jenis pertama ( yang ada pada internal prosesor ). Semakin besar kapasitasnya maka semakin mahal dan cepat. Kapasitas chace memory yaitu 256 kb,512 kb,1 Mb, 2 Mb dll.

3. Memori Utama

          Memori ini berfungsi untuk menyimpan data dan program.

Jenis Memori Utama Yaitu :

1. Random Access Memory (RAM)

Random Access Memory (RAM), atau biasa juga disebut memory, adalah suatu  alat komputer ( perangkat keras/hardware ). Ram merupakan salah satu jenis alat penyimpanan data pada komputer atau media elektronik lainnya (PDA. HP, Notebook, Netbook, dll) yang bersifat sementara. Artinya bila komputer dimatikan, maka semua instruksi atau data yang telah dsimpan di ram ini akan hilang. Jadi
Fungsi Ram yaitu untuk menyimpan instruksi sementara dari komputer untuk mengeluarkannya ke output device.Ada beberapa jenis RAM yang ada dipasaran saat ini yaitu SRAM , EDORAM , SDRAM , DDRAM, RDRAM , VGRAM dll.

Berikut ini Jenis-Jenis memory yang telah beredar :

FPM RAM (Fast Page Mode DRAM)

-Merupakan model memory DRAM yang sudah sangat tua (hasil pengembangan SIM RAM nenek moyangnya RAM) ditemukan pada sekitar tahun 1987.., RAM ini masih banyak sekali kekurangan dari segi kecepatan maupun kemampuan menampung datanya, memiliki 30 pin kaki (jumlah lempengan kuningan memory/slot), hanya dapat berjalan pada clock Maximum 16 Mhz sampai 66 Mhz dengan kecepatan aksesnya kurang lebih 50 ns,  hal ini yang menyebabkan akses pemoresesan data dalam memory menjadi sangat lambat, di jumpai pada komputer intel 386.

EDO RAM (Extended-Data-Out RAM)

-EDO-RAM memiliki fungsi seperti RAM, akan tetapi jenis ini mempunyai kemampuan kerja sangat tinggi dan cepat dalam membaca dan mentransfer data. Bentuk EDO-RAM adalah SIMM (Single Inline Memory Module). Awal ditemukan pada tahun 1995 Hasil pegembangan dari FPM RAM, jalan pada clock 33-66 mhz dan memiliki 72 pin kaki. Hanya saja terdapat tambahan teknologi baru  dalam chip dimasukan Chace yang sangat membantu dalam waktu akses pemrosesan data dari RAM tersebut, EDO RAM mengalami peningkatan kecepatan hampir 40-50% jika dibandingkan dari FPM RAM pendahulunya, sudah tidak digunakan lagi pada saat ini dipakai pada komputer intel 486.

SD RAM (Synchronous Dynamic RAM)

-SDRAM adalah memori yang dapat mengases data atau informasi lebih cepat dari EDO-RAM. Bentuk SDRAM adalah DIMM (Dual Inline Memory Module). Merupakan model/type memory yang paling bertahan lama  karena lamanya RAM ini beredar di pasaran dan tak terganti-gantikan oleh jenis memory yang baru.memori ini muncul dari awal tahun 1996 sampai sekitar tahun 2001 masih saja digunakan oleh platfrom dari mainboard yang dikeluarkan pada saat itu. Dari komputer Pentium I,II,III, sampai pada awal kemunculan komputer Pentium IV. RAM ini jalan pada clock FSB 100-133 mhz, 168 pin  dan memakai daya listrik sebesar 3.3 Volt, memiliki kemampuan untuk mensingkronkan clock yang terdapat pada memory tersebut dengan clock pada processor, hal ini menyebabkan system dalam komputer dapat berjalan seimbang dengan kata lain waktu pemoresesan data menjadi lebih cepat dan efesien.

RD RAM (Rambus Dynamic RAM)

-RDRAM adalah sebuah memori berkecepatan tinggi, digunaan untuk mendukung prosesor Pentium 4.tipe RDRAM menggunakan slot RIMM,yang mirip dengan slot SDRAM.RAM yang dikembangkan oleh perusahaan Rambus memiliki karakteristik mampu berjalan pada clock FSB 800/1066, 184-pin ,dan menggunakan daya listrik sebesar 2.5 Volt, perbedaan utama dibanding DDR RAM terletak pada bagaimana cara memoy ini mengolah datanya. pada RD RAM data di olah secara Serial sedangkan DDR RAM mengolah datanya secara pararel, RD RAM lah yang pertama kali memakai teknologi Dual Channel,walau memiliki performa yang bagus RD RAM sudah jarang digunakan lagi karena harganya tergolong mahal.. Awal keluar pada tahun 1999.

DDR RAM (Double Data Rate RAM)

-DDR SDRAM adalah tipe memori generasi penerus SDRAM, yang memiliki kemampuan dua kali lebih cepat dari SDRAM. Slot memori yang digunakanDDR SDRAM memiliki jumlah pin lebih banyak dari SDRAM, memory ini memilki karakteristik clock FSB 266/333/400 MHz, 184-pin, 2.5 Volt, di pakai pada komputer berplatfrom Pentium IV ke atas atau sejenisnya adalah merupakan hasil regenerasi dari SD RAM, memiliki kecepatan 2x dari SDRAM sesuai dengan lamanya Double Data Rate hal ini disebabkan dalam 1 clock mampu membawa/mengakses jumlah data sebanyak 2 bit di banding SD RAM yang hanya mampu menampung data sebesar 1 bit per clocknya, memori ini dibuat untuk menyaingi RD RAM memori yang sudah terlebih dahulu keluar dan sekarang sudah menjadi penguasa pasar The King of Memory. Perkembangan memory ini pun tergolong cepat sekarang saja sudah sampai generasi ke lima (DDR , DDRII, DDRIII, DDR IV, DDR V).

4. Read Only Memory

-Read Only Memory (ROM) adalah suatu himpunan dari chip yang berisi bagian dari sistem operasi yang mana dibutuhkan pada saat komputer dinyalakan. ROM juga dikenal sebagai suatu firmware. ROM tidak bisa ditulisi atau diubah isinya oleh pengguna. ROM tergolong dalam media penyimpanan yang sifatnya non volatile. Penggunaan dari ROM ini contohnya adalah sebagai media penyimpanan dari BIOS (Basic Input-Output System) yang dibuat oleh pabriknya. BIOS merupakan bagian yang sangat kritis dari suatu sistem operasi, yang mana fungsinya memberi tahu komputer bagaimana caranya mengakses disk drive. Ketika komputer dinyalakan, RAM masih kosong dan instruksi yang ada pada ROM BIOS lah yang digunakan oleh CPU untuk mencari disk drive yang berisi file-file utama dalam sistem operasi. Komputer lalu memindahkan file-file tersebut ke dalam RAM dan kemudian menjalankannya.

Ada 4 macam ROM, yaitu:

PROM

-programmable read only memory. Yaitu rom yang bisa kita program kembali dengan catatan hanya boleh satu kali perubahan setelah itu tidak dapat lagi deprogram.ChipPROM adalah suatu chip yang kosong yang mana program dapat dituliskan ke dalamnya dengan menggunakan suatu peralatan khusus. Chip PROM dapat diprogram sekali dan biasanya digunakan oleh pabrik sebagai control device di dalam produk-produknya.

RPROM

-Re progamable ROM.Merupakan perkembangan dari versi PROM dimana kita dapat melakukan perubahan berulang kali sesuai dengan yang diinginkan.

EPROM

-Erasable programmable read only memory. EPROM mirip dengan PROM, tetapi program dapat dihapus dan program yang baru bisa dituliskan ke dalamnya dengan menggunakan suatu peralatan khusus yang menggunakan sinar ultraviolet. EPROM digunakan untuk controlling device, seperti robot dan sebagainya.

EEPROM

-Electronic erasable programmable read only memory. Chip EEPROM dapat diprogram ulang dengan menggunakan suatu electric impulses yang khusus. Mereka tidak perlu dicabut atau diubah.

5. MEMORI SEKUNDER

Memori sekunder merupakan memori tambahan yang berfungsi untuk menyimpan data atau program .contohnya : hardisk,floppy disk,disket, flashdish,dll.

1. R A M

Gambar

Link

RAM  yang merupakan singkatan dari Random Access Memory ditemukan oleh Robert Dennard dan diproduksi secara besar – besaran oleh Intel pada tahun 1968, jauh sebelum PC ditemukan oleh IBM pada tahun 1981. Dari sini lah perkembangan RAM bermula. Pada awal diciptakannya, RAM membutuhkan tegangan 5.0 volt untuk dapat berjalan pada frekuensi 4,77MHz, dengan waktu akses memori (access time) sekitar 200ns (1ns = 10-9 detik).

2. D R A M

Gambar

 Link

Pada tahun 1970, IBM menciptakan sebuah memori yang dinamakan DRAM. DRAM sendiri merupakan singkatan dari Dynamic Random Access Memory. Dinamakan Dynamic karena jenis memori ini pada setiap interval waktu tertentu, selalu memperbarui keabsahan informasi atau isinya. DRAM mempunyai frekuensi kerja yang bervariasi, yaitu antara 4,77MHz hingga 40MHz.

3. FP RAM

Gambar

 Link

Fast Page Mode DRAM atau disingkat dengan FPM DRAM ditemukan sekitar tahun 1987. Sejak pertama kali diluncurkan, memori jenis ini langsung mendominasi pemasaran memori, dan orang sering kali menyebut memori jenis ini “DRAM” saja, tanpa menyebut nama FPM. Memori jenis ini bekerja layaknya sebuah indeks atau daftar isi. Arti Page itu sendiri merupakan bagian dari memori yang terdapat pada sebuah row address. Ketika sistem membutuhkan isi suatu alamat memori, FPM tinggal mengambil informasi mengenainya berdasarkan indeks yang telah dimiliki. FPM memungkinkan transfer data yang lebih cepat pada baris (row) yang sama dari jenis memori sebelumnya. FPM bekerja pada rentang frekuensi 16MHz hingga 66MHz dengan access time sekitar 50ns. Selain itu FPM mampu mengolah transfer data (bandwidth) sebesar 188,71 Mega Bytes (MB) per detiknya. Memori FPM ini mulai banyak digunakan pada sistem berbasis Intel 286, 386 serta sedikit 486.

4. EDO RAM

Gambar

 Link

Pada tahun 1995, diciptakanlah memori jenis Extended Data Output Dynamic Random Access Memory (EDO DRAM) yang merupakan penyempurnaan dari FPM. Memori EDO dapat mempersingkat read cycle-nya sehingga dapat meningkatkan kinerjanya sekitar 20 persen. EDO mempunyai access time yang cukup bervariasi, yaitu sekitar 70ns hingga 50ns dan bekerja pada frekuensi 33MHz hingga 75MHz. Walaupun EDO merupakan penyempurnaan dari FPM, namun keduanya tidak dapat dipasang secara bersamaan, karena adanya perbedaan kemampuan. Memori EDO DRAM banyak digunakan pada sistem berbasis Intel 486 dan kompatibelnya serta Pentium generasi awal.

5. SDRAM PC66

Gambar

 Link

Pada peralihan tahun 1996 – 1997, Kingston menciptakan sebuah modul memori dimana dapat bekerja pada kecepatan (frekuensi) bus yang sama / sinkron dengan frekuensi yang bekerja pada prosessor. Itulah sebabnya mengapa Kingston menamakan memori jenis ini sebagai Synchronous Dynamic Random Access Memory (SDRAM). SDRAM ini kemudian lebih dikenal sebagai PC66 karena bekerja pada frekuensi bus 66MHz. Berbeda dengan jenis memori sebelumnya yang membutuhkan tegangan kerja yang lumayan tinggi, SDRAM hanya membutuhkan tegangan sebesar 3,3 volt dan mempunyai access time sebesar 10ns.

Dengan kemampuannya yang terbaik saat itu dan telah diproduksi secara masal, bukan hanya oleh Kingston saja, maka dengan cepat memori PC66 ini menjadi standar memori saat itu. Sistem berbasis prosessor Soket 7 seperti Intel Pentium klasik (P75 – P266MMX) maupun kompatibelnya dari AMD, WinChip, IDT, dan sebagainya dapat bekerja sangat cepat dengan menggunakan memori PC66 ini. Bahkan Intel Celeron II generasi awal pun masih menggunakan sistem memori SDRAM PC66.

6. SDRAM PC100

Gambar

 Link

Selang kurun waktu setahun setelah PC66 diproduksi dan digunakan secara masal, Intel membuat standar baru jenis memori yang merupakan pengembangan dari memori PC66. Standar baru ini diciptakan oleh Intel untuk mengimbangi sistem chipset i440BX dengan sistem Slot 1 yang juga diciptakan Intel. Chipset ini didesain untuk dapat bekerja pada frekuensi bus sebesar 100MHz. Chipset ini sekaligus dikembangkan oleh Intel untuk dipasangkan dengan prosessor terbaru Intel Pentium II yang bekerja pada bus 100MHz. Karena bus sistem bekerja pada frekuensi 100MHz sementara Intel tetap menginginkan untuk menggunakan sistem memori SDRAM, maka dikembangkanlah memori SDRAM yang dapat bekerja pada frekuensi bus 100MHz. Seperti pendahulunya PC66, memori SDRAM ini kemudian dikenal dengan sebutan PC100.Dengan menggunakan tegangan kerja sebesar 3,3 volt, memori PC100 mempunyai access time sebesar 8ns, lebih singkat dari PC66. Selain itu memori PC100 mampu mengalirkan data sebesar 800MB per detiknya.Hampir sama dengan pendahulunya, memori PC100 telah membawa perubahan dalam sistem komputer. Tidak hanya prosessor berbasis Slot 1 saja yang menggunakan memori PC100, sistem berbasis Soket 7 pun diperbarui untuk dapat menggunakan memori PC100. Maka muncullah apa yang disebut dengan sistem Super Soket 7. Contoh prosessor yang menggunakan soket Super7 adalah AMD K6-2, Intel Pentium II generasi akhir, dan Intel Pentium II generasi awal dan Intel Celeron II generasi awal.

7. DR DRAM

Pada tahun 1999, Rambus menciptakan sebuah sistem memori dengan arsitektur baru dan revolusioner, berbeda sama sekali dengan arsitektur memori SDRAM.Oleh Rambus, memori ini dinamakan Direct Rambus Dynamic Random Access Memory. Dengan hanya menggunakan tegangan sebesar 2,5 volt, RDRAM yang bekerja pada sistem bus 800MHz melalui sistem bus yang disebut dengan Direct Rambus Channel, mampu mengalirkan data sebesar 1,6GB per detiknya! (1GB = 1000MHz). Sayangnya kecanggihan DRDRAM tidak dapat dimanfaatkan oleh sistem chipset dan prosessor pada kala itu sehingga memori ini kurang mendapat dukungan dari berbagai pihak. Satu lagi yang membuat memori ini kurang diminati adalah karena harganya yang sangat mahal.

8. RDRAM PC800

Gambar

 Link

Masih dalam tahun yang sama, Rambus juga mengembangkan sebuah jenis memori lainnya dengan kemampuan yang sama dengan DRDRAM. Perbedaannya hanya terletak pada tegangan kerja yang dibutuhkan. Jika DRDRAM membutuhkan tegangan sebesar 2,5 volt, maka RDRAM PC800 bekerja pada tegangan 3,3 volt. Nasib memori RDRAM ini hampir sama dengan DRDRAM, kurang diminati, jika tidak dimanfaatkan oleh Intel.

Intel yang telah berhasil menciptakan sebuah prosessor berkecepatan sangat tinggi membutuhkan sebuah sistem memori yang mampu mengimbanginya dan bekerja sama dengan baik. Memori jenis SDRAM sudah tidak sepadan lagi. Intel membutuhkan yang lebih dari itu. Dengan dipasangkannya Intel Pentium4, nama RDRAM melambung tinggi, dan semakin lama harganya semakin turun.

9. SDRAM PC133

Gambar

 Link

Selain dikembangkannya memori RDRAM PC800 pada tahun 1999, memori SDRAM belumlah ditinggalkan begitu saja, bahkan oleh Viking, malah semakin ditingkatkan kemampuannya. Sesuai dengan namanya, memori SDRAM PC133 ini bekerja pada bus berfrekuensi 133MHz dengan access time sebesar 7,5ns dan mampu mengalirkan data sebesar 1,06GB per detiknya. Walaupun PC133 dikembangkan untuk bekerja pada frekuensi bus 133MHz, namun memori ini juga mampu berjalan pada frekuensi bus 100MHz walaupun tidak sebaik kemampuan yang dimiliki oleh PC100 pada frekuensi tersebut.

10. SDRAM PC150

Perkembangan memori SDRAM semakin menjadi – jadi setelah Mushkin, pada tahun 2000 berhasil mengembangkan chip memori yang mampu bekerja pada frekuensi bus 150MHz, walaupun sebenarnya belum ada standar resmi mengenai frekunsi bus sistem atau chipset sebesar ini. Masih dengan tegangan kerja sebesar 3,3 volt, memori PC150 mempunyai access time sebesar 7ns dan mampu mengalirkan data sebesar 1,28GB per detiknya.

Memori ini sengaja diciptakan untuk keperluan overclocker, namun pengguna aplikasi game dan grafis 3 dimensi, desktop publishing, serta komputer server dapat mengambil keuntungan dengan adanya memori PC150.

11. DDR SDRAM

Gambar

 Link

Masih di tahun 2000, Crucial berhasil mengembangkan kemampuan memori SDRAM menjadi dua kali lipat. Jika pada SDRAM biasa hanya mampu menjalankan instruksi sekali setiap satu clock cycle frekuensi bus, maka DDR SDRAM mampu menjalankan dua instruksi dalam waktu yang sama. Teknik yang digunakan adalah dengan menggunakan secara penuh satu gelombang frekuensi. Jika pada SDRAM biasa hanya melakukan instruksi pada gelombang positif saja, maka DDR SDRAM menjalankan instruksi baik pada gelombang positif maupun gelombang negatif. Oleh karena dari itu memori ini dinamakan DDR SDRAM yang merupakan kependekan dari Double Data Rate Synchronous Dynamic Random Access Memory.

Dengan memori DDR SDRAM, sistem bus dengan frekuensi sebesar 100 – 133 MHz akan bekerja secara efektif pada frekuensi 200 – 266 MHz. DDR SDRAM pertama kali digunakan pada kartu grafis AGP berkecepatan ultra. Sedangkan penggunaan pada prosessor, AMD ThunderBird lah yang pertama kali memanfaatkannya.

12. DDR RAM

Gambar

 Link

Pada 1999 dua perusahaan besar microprocessor INTEL dan AMD bersaing ketat dalam meningkatkan kecepatan clock pada CPU. Namun menemui hambatan, karena ketika meningkatkan memory bus ke 133 Mhz kebutuhan Memory (RAM) akan lebih besar. Dan untuk menyelesaikan masalah ini maka dibuatlah DDR RAM (double data rate transfer) yang awalnya dipakai pada kartu grafis, karena sekarang anda bisa menggunakan hanya 32 MB untuk mendapatkan kemampuan 64 MB. AMD adalah perusahaan pertama yang menggunakan DDR RAM pada motherboardnya.

Perbedaan DDR2 dengan DDR

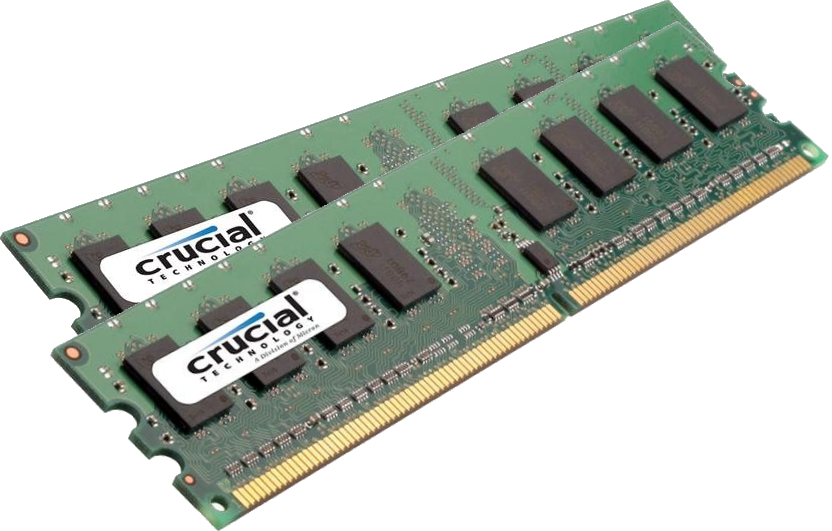

13. DDR2 RAM



Gambar

Link

Ketika memori jenis DDR (Double Data Rate) dirasakan mulai melambat dengan semakin cepatnya kinerja prosesor dan prosesor grafik, kehadiran memori DDR2 merupakan kemajuan logis dalam teknologi memori mengacu pada penambahan kecepatan serta antisipasi semakin lebarnya jalur akses segitiga prosesor, memori, dan antarmuka grafik (graphic card) yang hadir dengan kecepatan komputasi yang berlipat ganda.

Perbedaan pokok antara DDR dan DDR2 adalah pada kecepatan data serta peningkatan latency mencapai dua kali lipat. Perubahan ini memang dimaksudkan untuk menghasilkan kecepatan secara maksimum dalam sebuah lingkungan komputasi yang semakin cepat, baik di sisi prosesor maupun grafik.

Selain itu, kebutuhan voltase DDR2 juga menurun. Kalau pada DDR kebutuhan voltase tercatat 2,5 Volt, pada DDR2 kebutuhan ini hanya mencapai 1,8 Volt. Artinya, kemajuan teknologi pada DDR2 ini membutuhkan tenaga listrik yang lebih sedikit untuk menulis dan membaca pada memori.

Teknologi DDR2 sendiri lebih dulu  digunakan pada beberapa perangkat antarmuka grafik, dan baru pada akhirnya diperkenalkan penggunaannya pada teknologi RAM. Dan teknologi DDR2 ini tidak kompatibel dengan memori DDR sehingga penggunaannya pun hanya bisa dilakukan pada komputer yang memang mendukung DDR2.

14. DDR3 RAM

Gambar

Link

RAM DDR3 ini memiliki kebutuhan daya yang berkurang sekitar 16% dibandingkan dengan DDR2. Hal tersebut disebabkan karena DDR3 sudah menggunakan teknologi 90 nm sehingga konsusmsi daya yang diperlukan hanya 1.5v, lebih sedikit jika dibandingkan dengan DDR2 1.8v dan DDR 2.5v. Secara teori, kecepatan yang dimiliki oleh RAM ini memang cukup memukau. Ia mampu mentransfer data dengan clock efektif sebesar 800-1600 MHz. Pada clock 400-800 MHz, jauh lebih tinggi dibandingkan DDR2 sebesar 400-1066 MHz (200- 533 MHz) dan DDR sebesar 200-600 MHz (100-300 MHz). Prototipe dari DDR3 yang memiliki 240 pin. Ini sebenarnya sudah diperkenalkan sejak lama pada awal tahun 2005. Namun, produknya sendiri benar-benar muncul pada pertengahan tahun 2007 bersamaan dengan motherboard yang menggunakan chipset Intel P35 Bearlake dan pada motherboard tersebut sudah mendukung slot DIMM

EVOLUSI MODUL

Selain mengalami perkembangan pada sisi kemampuan, teknik pengolahan modul memori juga dikembangkan. Dari yang sederhana yaitu SIMM sampai RIMM. Berikut penjelasan singkatnya.

1. S I M M



Gambar

 Link

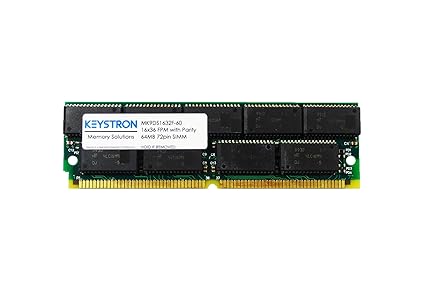

Kependekan dari Single In-Line Memory Module, artinya modul atau chip memori ditempelkan pada salah satu sisi sirkuit PCB. Memori jenis ini hanya mempunyai jumlah kaki (pin) sebanyak 30 dan 72 buah.

SIMM 30 pin berupa FPM DRAM, banyak digunakan pada sistem berbasis prosessor 386 generasi akhir dan 486 generasi awal. SIM 30 pin berkapasitas 1MB, 4MB dan 16MB.

Sedangkan SIMM 70 pin dapat berupa FPM DRAM maupun EDO DRAM yang digunakan bersama prosessor 486 generasi akhir dan Pentium. SIMM 70 pin diproduksi pada kapasitas 4MB, 8MB, 16MB, 32MB, 64MB dan 128MB.

2. D I M M

Gambar

Link

Kependekan dari Dual In-Line Memory Module, artinya modul atau chip memori ditempelkan pada kedua sisi PCB, saling berbalikan. Memori DIMM diproduksi dalam 2 bentuk yang berbeda, yaitu dengan jumlah kaki 168 dan 184.

DIMM 168 pin dapat berupa Fast-Page, EDO dan ECC SDRAM, dengan kapasitas mulai dari 8MB, 16MB, 32MB, 64MB dan 128MB. Sementara DIM 184 pin berupa DDR SDRAM.

3. SODIMM

Gambar

 Link

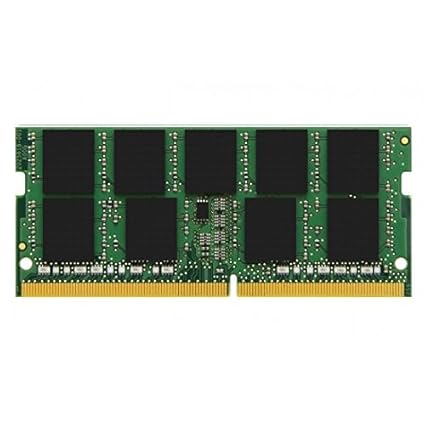

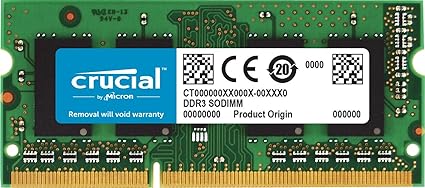

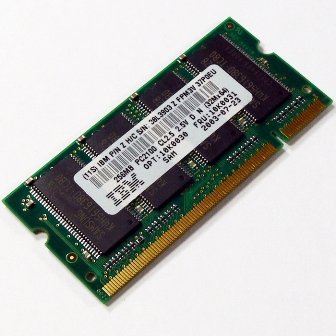

Kependekan dari Small outline Dual In-Line Memory Module. Memori ini pada dasarnya sama dengan DIMM, namun berbeda dalam penggunaannya. Jika DIMM digunakan pada PC, maka SO DIMM digunakan pada laptop / notebook.

SODIMM diproduksi dalam dua jenis,jenis pertama mempunyai jumlah kakai sebanyak 72, dan satunya berjumlah 144 buah

4. RIMM / SORIMM

Gambar

 Link

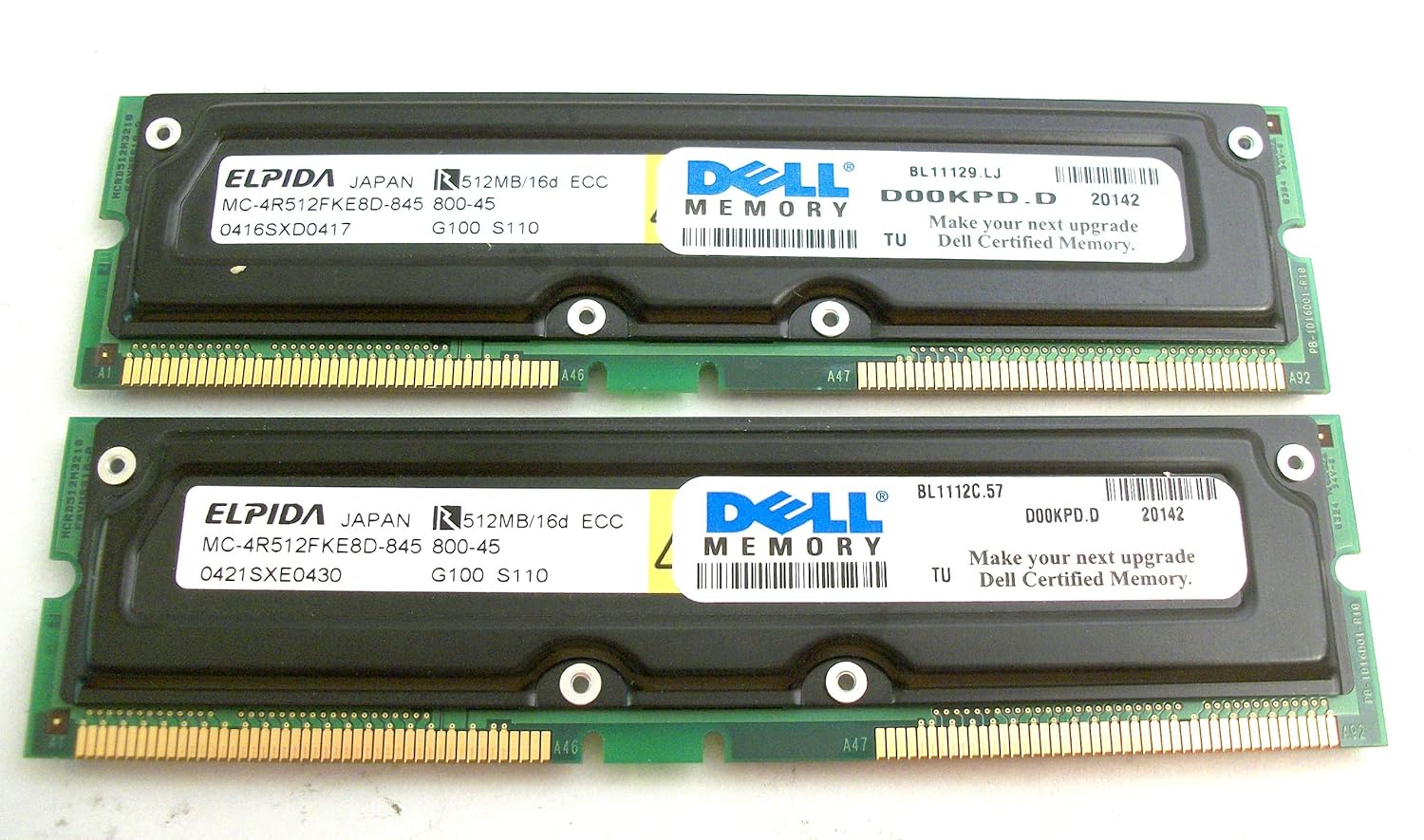

RIMM dan SORIMM merupakan jenis memori yang dibuat oleh Rambus. RIMM pada dasarnya sama dengan DIMM dan SORIMM mirip dengan SODIMM.

Karena menggunakan teknologi dari Rambus yang terkenal mengutamakan kecepata, memori ini jadi cepat panas sehingga pihak Rambus perlu menambahkan aluminium untuk membantu melepas panas yang dihasilkan oleh memori ini.

4. JELASKAN PERBEDAAN ANTARA EDO RAM, SD RAM, DDR SD RAM DAN SERTAKAN DARI KINERJA DARI MASING-MASING MEMORY

EDORAM (Extended Data Out Random Access Memory) :

Gambar

 Link

Memiliki kemampuan yang lebih cepat dalam membaca dan mentranfer data dibandingkan dengan RAM biasa

Slot memory untuk EDORAM adalah 72 Pin

Bentuk EDORAM yaitu Single Inline Memory Modul (SIMM)

Memiliki kecepatan lebih dari 66 Mhz

SDRAM (Synchronous Dynamic Random Access Memory) :

Gambar

 Link

Memiliki kemampuan setingkat di atas EDORAM

Slot memory untuk SDRAM adalah 168 Pin

Bentuk SDRAM adalah Dual Inline Memory Modul (DIMM)

Memiliki kecepatan di atas 100 Mhz

DDRAM :



Gambar

 Link

Memiliki kecepatan sangat tinggi hingga 1033 Mhz

Slot memory untuk DDRAM adalah 192 Pin

Bentuk DDRAM adalah Dual Inline Memory Modul (DIMM)

Sudah banyak digunakan untuk computer dengan processor Pentium 4

Refferensi :

https://daniey.wordpress.com/2012/05/10/macam-macam-memory-dan-fungsinya/

http://com-xerocool.blogspot.com/2012/01/pengertian-memori.html?m=1

https://lukypiksi.wordpress.com/2009/01/29/sejarah-perkembangan-rammemory/

http://suliswati.blogspot.com/2008/04/perbedaan-sram-edoram-sdram-ddram-dan.html?m=1

Tugas

1. Penjelasan Struktur Andara Hubungan BUS Beserta Contoh

Gambar 1

Link

Penjelasan struktur antar hubungan BUS

BUS Merupakan lintasan komunikasi yang menghubungkan dua atau lebih perangkat. BUS Merupakan media transmisi yang dapat di gunakan bersama. Sejumlah perangkat yang terhubung ke BUS, dan suatu signal yang di transmisikan oleh salah satu perangkat ini dapat di terima oleh salah satu perangkatnya ke BUS. Ila dua uah perangkat melakukan transmisi dalam waktu yang Bersama, maka Signal – Singnalnya akan bertumpang tindih dan menjadi rusak. Umumnya sebuah BUS teridi dari sejumlah lintasan komunikasi atau saluran. Masing – Masing saluran dapat mentransmisikan signal yang menunjukkan biner 1 dan biner 0. Serangkaian digit biner dapat di transmisikan melalui saluran tunggal. Dengan mengumpulkan beberapa saluran dari sebuah BUS dapat di gunakan menstransmisikan biner secara bersamaan ( Secara Paralel ). Misalnya sebuah satuan data 8 bit dapat ditransmisikan melalui BUS 8 Saluran. Menurut Fungsinya, BUS di klasifikasikan menjadi 3 Yaitu :

-         Bus Data

Saluran yang memberikan lintasan bagi perpindahan data antara dua modul system. Umumnya BUS data terdiri dari 8, 16, 32 saluran, jumlah saluran di kaitkan dengan lebar BUS data, Karena pada suatu saat tertentu masing – masing saluran hanya dapat membawa 1 bit, maka jumlah saluran menentukan jumlah bit yang dapat dipindahkan pada suatu saat. Lebar BUS data merupakan factor penting dalam menentukan kinerja system secara keseluruhan. Bila BUS data lebarnya 8 bit, dan setiap instruksi panjangnya 16 bit, maka CPU harus 2 kali mengakses modul memori dalam setiap siklus instruksinya.

-         Bus Alamat

Di gunakan untuk menandakan sumber atau tujuan data pada BUS data, Misalnya CPU akan membaca sebuah word ( 8, 16, 32 bit ) data dari memori, maka CPU akan menaruh alamat word yang di maksud pada saluran alamat. Lebar BUS alamat menentukan kapasitas memori maksimum system. Selain Itu Umumnya saluran alamat juga di gunakan untuk mengalami  Port – port I/O

-         Bus Kontrol

Digunakan untuk mengontrol akses ke saluran alamat, Penggunaan data dan saluran alamat. Karena data dan saluran alamat digunakan bersama oleh seluruh komponen, Maka harus ada alat untuk mengontrol penggunaannya, Signal – signal kontrolmelakukan transmisi baik perintah maupun informasi pewaktuan di antara Modul – modul system.

Jenis Saluran Kontrol Tugas

Memory Write : Memerintahkan data pada bus akan dituliskan ke dalam lokasi alamat

Memory Read : Memerintahkan data dari lokasi alamat ditempatkan pada bus data

I/O Write : Memerintahkan data pada bus dikirim ke lokasi port I/O

I/O Read : Memerintahkan data dari port I/O untuk ditempatkan pada bus data

Transfer ACK : Menunjukkan data telah diterima dari bus atau data telah ditempatkan pada bus

Bus Request : Menunjukkan bahwa modul memerlukan kontrol bus

Bus Grant : Menunjukkan modul yang melakukan request telah diberi hak mengontrol bus

Interrupt Request : Menandakan adanya penangguhan interupsi dari modul

Interrupt ACK : Menunjukkan penangguhan interupsi telah diketahui CPU

Clock Mengontrol  : untuk sinkronisasi operasi antar modul

Reset : Menginisialisasi seluruh modul

Contoh

Bus ISA

Industri computer personal lainnya merespon perkembangan ini dengan mengadopsi standarnya sendiri, bus ISA (Industry Standar Architecture), yang pada dasarnya adalah bus PC/AT yang beroperasi pada 8,33 MHz. Keuntungannya adalah bahwa pendekatan ini tetap mempertahankan kompatibilitas dengan mesin-mesin dan kartu-kartu yang ada.

Bus USB

Semua perangkat peripheral tidak efektif apabila dipasang pada bus kecepatan tinggi PCI, sedangkan banyak peralatan yang memiliki kecepatan rendah seperti keyboard, mouse, dan printer. Sebagai solusinya tujuh vendor computer (Compaq, DEC, IBM, Intel, Microsoft, NEC, dan Northen Telecom) bersama-sama meranccang bus untuk peralatan I/O berkecepatan rendah. Standar yang dihasilakan dinamakan Universal Standard Bus (USB).

2. Penjelasan Tentang Arsitektur BUS Jamak Tradisional

Gambar 2

Link

BUS Jamak Tradisional, Prosesorm,Cache memori dan memori utama terletak pada bus terdiri pada level tertinggi karena modul – modul tersebut memiliki karakteristik pertukaran data yang tinggi.

Pada Arsitektur berkinerja tinggi, Modul – modul I/O diklasifikasikan menjadi dua, Yaitu :

- Memerlukan transfer data berkecepatan tinggi

- Memerlukan transfer data berkecepatan rendah

Modul dengan transfer data berkecepatan tinggi di sambungkan dengan BUS berkecepatan tinggi pula, Modul yang tidak memerlukan Transfer data cepat di sambungkan pada BUS Ekspansi.

Gambar 3

Link

4. Penjelasan Tentang Arsitektur Bus Jamak Kinerja Tinggi

Keuntungan Hirarki BUS Jamak kinerja tinggi

- BUS berkecepatan tinggi lebih terintegrasi dengan prosesor

- Perubahan pada Arsitektur prosesor tidak begitu mempengaruhi kinerja BUS

Sumber Referensi :
